Guida alla direzione di magnetizzazione dei magneti al neodimio
Scopri le direzioni di magnetizzazione, l’orientamento dei poli magnetici e in che modo la configurazione della magnetizzazione influisce sulle prestazioni dei magneti al neodimio nelle applicazioni industriali e ingegneristiche.
Osenc Magnets offre soluzioni di magnetizzazione personalizzate per motori, sensori, accoppiamenti magnetici, sistemi di automazione, apparecchiature per le energie rinnovabili e applicazioni industriali di precisione.
Che cos’è la direzione di magnetizzazione?
Per direzione di magnetizzazione si intende l'orientamento dei poli magnetici all'interno di un magnete permanente.
La direzione della magnetizzazione determina:
- Distribuzione del campo magnetico
- Posizione del palo
- Caratteristiche della forza di trazione
- Comportamento magnetico rotazionale
- Prestazioni dell'applicazione
La scelta della corretta configurazione di magnetizzazione è fondamentale per ottimizzare le prestazioni del circuito magnetico.
Comprendere i poli magnetici
Ogni magnete permanente contiene:
- Polo Nord (N)
- Polo Sud (S)
Le linee di campo magnetico scorrono tra questi poli e determinano la distribuzione del campo magnetico esterno.
Direzioni comuni di magnetizzazione
Magnetizzazione assiale
Magnetizzazione diametrale
Magnetizzazione radiale
Magnetizzazione multipolare
Ogni configurazione è progettata per diverse applicazioni ingegneristiche e industriali.
Magnetizzazione assiale
Che cos’è la magnetizzazione assiale?
Per magnetizzazione assiale si intende che i poli magnetici si trovano sulle superfici piane del magnete.
Per i magneti a disco:
- Un lato piatto = Polo Nord
- Lato piatto opposto = Polo Sud
Magnete a disco magnetizzato assialmente
N
│
●
│
S
Forme comuni dei magneti
- Magneti a disco
- Magneti ad anello
- Magneti cilindrici
Vantaggi
- Forte forza di trazione diretta
- Semplice orientamento del campo magnetico
- Configurazione industriale standard
- Efficace per le applicazioni di fissaggio
Applicazioni tipiche
- Sistemi di fissaggio magnetici
- Magneti di fissaggio
- Dispositivi magnetici
- Sensori
- Chiusure
Magnetizzazione diametrale
Che cos’è la magnetizzazione diametrale?
La magnetizzazione diametrale posiziona i poli magnetici sui lati curvi opposti del magnete anziché sulle superfici piatte.
Cilindro magnetizzato in modo diametrale
N │ S

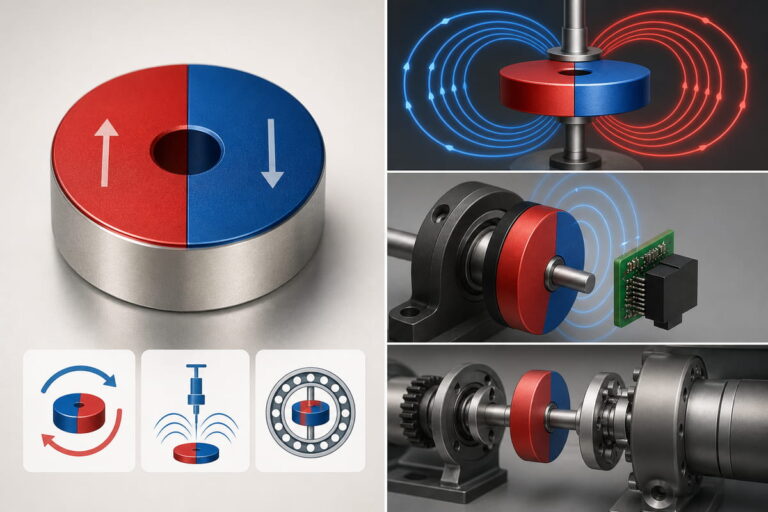

Vantaggi
- Generazione di un campo magnetico rotante
- Adatto per sistemi di rilevamento
- Utile negli assemblaggi rotanti
Applicazioni tipiche
- Sensori rotativi
- Encoder
- Giunti
- Sistemi motoriosi
Magnetizzazione radiale
Che cos’è la magnetizzazione radiale?
La magnetizzazione radiale distribuisce i poli magnetici in modo radiale attorno alla geometria del magnete.
La magnetizzazione radiale è comunemente utilizzata in:
- Magneti ad arco
- Magneti a segmenti
- Gruppi di anelli
Magnete ad arco magnetizzato radialmente
N → ← S
Vantaggi
- Campi magnetici rotanti efficienti
- Elevata efficienza del motore
- Distribuzione del flusso ottimizzata
Applicazioni tipiche
- Motori CC senza spazzole
- Motori elettrici per veicoli elettrici
- Servomotori
- Generatori eolici
Magnetizzazione multipolare
Che cos’è la magnetizzazione multipolare?
La magnetizzazione multipolare crea una serie di poli nord e sud alternati attorno alla superficie del magnete.
Esempio di distribuzione dei pali
N S N S N S
Vantaggi
- Controllo preciso della rotazione
- Generazione di campi magnetici complessi
- Miglioramento della risoluzione dell'encoder
- Sistemi magnetici compatti
Applicazioni tipiche
- Encoder
- Motori di precisione
- Robotica
- Sistemi di sensori
- Apparecchiature rotanti ad alta velocità
Direzione di magnetizzazione in base alla forma del magnete
| Forma del magnete | Magnetizzazione comune |
|---|---|
| Magnete a disco | assiale |
| Magnete ad anello | Assiale / Radiale |
| Magnete cilindrico | Assiale / Diametrale |
| Magnete ad arco | Radiale |
| Magnete a blocco | Spessore |
| Magnete a segmento | Radiale / Multipolare |
Direzione di magnetizzazione e forza di attrazione
La direzione della magnetizzazione influisce in modo significativo sulla forza di ritenuta magnetica.
Magnetizzazione assiale
Spesso garantisce una forza di trazione diretta maggiore in caso di superfici di contatto piatte.
Magnetizzazione diametrale
In genere ottimizzato per applicazioni di rotazione o di rilevamento piuttosto che per la forza di tenuta.
Magnetizzazione multipolare
Distribuisce il campo magnetico su più poli per garantire prestazioni di rotazione controllate.
Direzione di magnetizzazione e flusso magnetico
La distribuzione del flusso magnetico varia in base all'orientamento dei poli.
Relazione semplificata tra i flussi
Variabili
- Φ = Flusso magnetico
- B = Densità di flusso magnetico
- A = Area
La direzione di magnetizzazione influisce sulla distribuzione del flusso magnetico all’interno del circuito magnetico.
Scegliere la giusta direzione di magnetizzazione
Considerare il tipo di domanda
Richieste di partecipazione
Di norma si preferisce la magnetizzazione assiale.
Sistemi rotanti
La magnetizzazione diametrale o radiale potrebbe risultare più efficace.
Sistemi di movimento di precisione
La magnetizzazione multipolare migliora la precisione di rotazione e le prestazioni dell'encoder.
Considerazioni sulla progettazione del circuito magnetico
L'orientamento del campo magnetico dovrebbe essere allineato con:
- Componenti in acciaio
- Spazi d'aria
- Posizione dei sensori
- Geometria rotazionale
Considerare la complessità della produzione
Modelli di magnetizzazione complessi potrebbero richiedere:
- Attrezzature specializzate
- Apparecchiature di magnetizzazione di precisione
- Controllo qualità avanzato
Soluzioni personalizzate per la magnetizzazione
Osenc Magnets offre configurazioni di magnetizzazione personalizzate basate su:
- Disegni tecnici
- Progettazione dei motori
- Requisiti dei sensori
- Ottimizzazione del circuito magnetico
Risorse tecniche correlate
Guida alle classi di magneti
Confronta la forza magnetica e la resistenza alla temperatura dei diversi gradi di NdFeB.
Guida alla forza di trazione
Comprendere in che modo i rivestimenti influenzano la forza di tenuta magnetica.
Resistenza alla temperatura
Scegliere il tipo di magnete adatto alle temperature elevate.
Guida al rivestimento magnetico
Confronta le opzioni di protezione dalla corrosione per gli ambienti industriali.
Domande frequenti
La magnetizzazione assiale fa sì che i poli magnetici si trovino sulle superfici piane del magnete.
La magnetizzazione diametrale posiziona i poli sui lati curvi opposti del magnete.
La magnetizzazione radiale e quella multipolare sono comunemente utilizzate nelle applicazioni relative ai motori.
La magnetizzazione multipolare crea una serie di poli nord e sud alternati attorno alla superficie del magnete.
Sì. L'orientamento dei poli influisce in modo significativo sulla distribuzione del campo magnetico e sulle prestazioni in termini di forza di tenuta.
Sì. Osenc Magnets offre soluzioni di magnetizzazione personalizzate per applicazioni industriali.
