Come personalizzare i magneti al neodimio a testa svasata per progetti OEM?

I magneti al neodimio personalizzati con fori svasati sono la soluzione perfetta per semplici esigenze di assemblaggio, ma solo se specificati correttamente. Se le dimensioni, il tipo di vite o il rivestimento non sono corretti, si rischia di ottenere magneti incrinati, assemblaggi difettosi, corrosione o una forza di tenuta ridotta.

In qualità di professionista magneti svasati personalizzati In qualità di produttore, ho redatto questa guida per illustrare le sei specifiche principali che dovrete definire per i progetti OEM: dimensioni e geometria dei fori, tipo di magnete e classe di temperatura, tolleranze, rivestimento, direzione di magnetizzazione e compatibilità delle viti.

Inoltre, individua chiaramente gli errori più comuni da evitare, come ignorare la temperatura di esercizio, utilizzare una testa di vite non adeguata o tralasciare i disegni. Realizza il tuo progetto in tutta sicurezza utilizzando questo approccio basato su una lista di controllo. Evita i problemi e risparmia tempo e denaro.

Perché è importante scegliere magneti con fori svasati

I magneti al neodimio sono potenti. Sono anche fragili.

Aggiungete un foro svasato al quadro generale e avrete creato un punto di concentrazione delle sollecitazioni. Avvitate male la vite? Si rompe. Usate la vite sbagliata? Si rompe. Scegliete il rivestimento sbagliato? Si arrugginisce.

La buona notizia? Fare le cose per bene non è complicato. Basta rispettare sei requisiti fondamentali.

Come personalizzare i magneti al neodimio a testa svasata per progetti OEM?

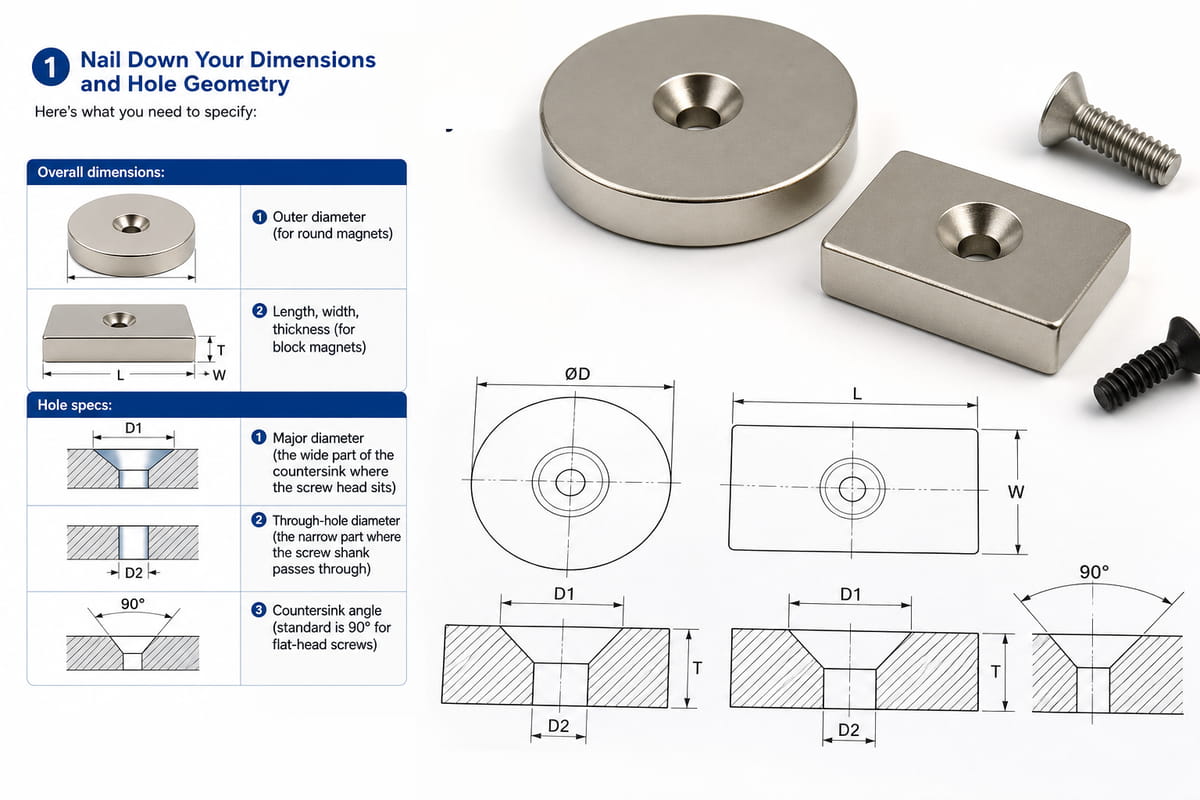

Fase 1: Definire con precisione le dimensioni e la geometria dei fori

È proprio qui che la maggior parte delle persone commette un errore.

Ordina una calamita che è “più o meno della misura giusta”. Poi si chiede perché non ci stia.

Ecco cosa devi specificare:

Dimensioni complessive:

• Diametro esterno (per magneti rotondi)
• Lunghezza, larghezza, spessore (per i magneti a blocco)

Specifiche dei fori:

• Diametro maggiore (la parte più larga della svasatura in cui si inserisce la testa della vite)
• Diametro del foro passante (la parte più stretta attraverso cui passa il gambo della vite)
• Angolo di svasatura (lo standard è di 90° per le viti a testa piatta)

Consiglio dell'esperto: l'angolo di svasatura di 90° è compatibile con la maggior parte delle viti a testa piatta standard. Se stai usando un tipo diverso, specificalo. Non dare nulla per scontato.

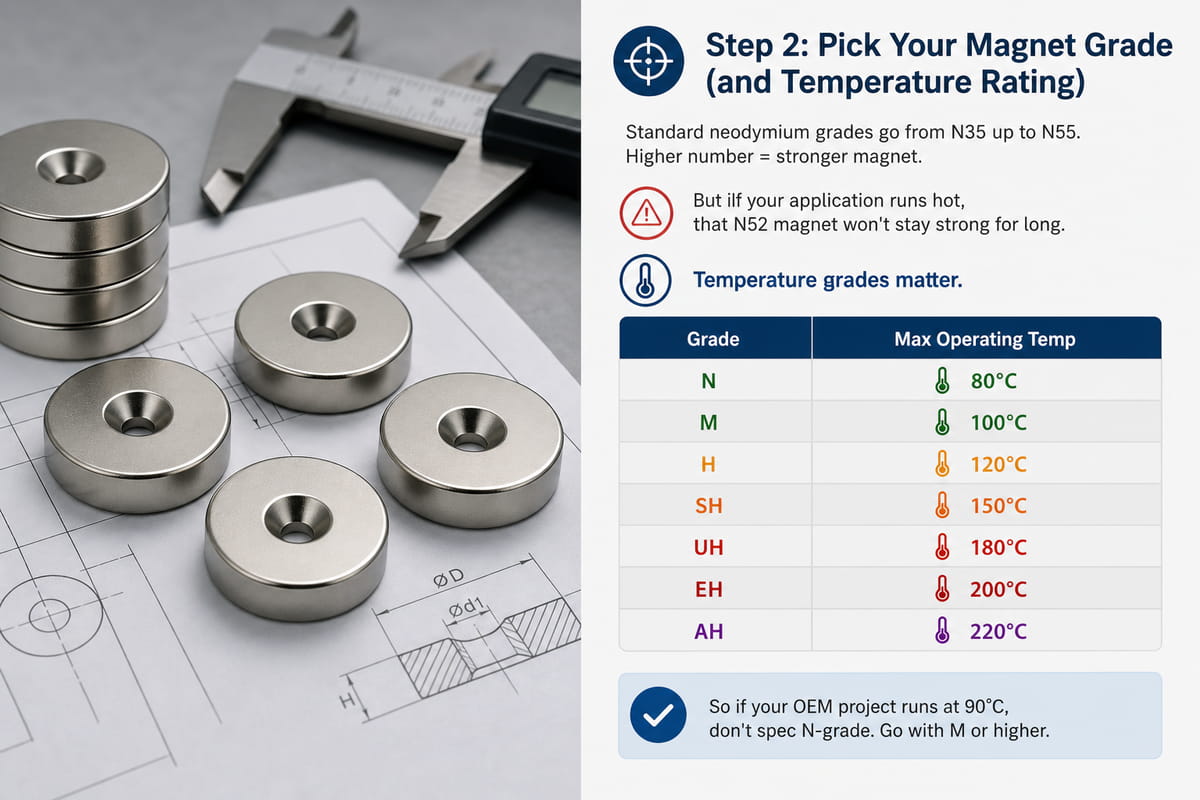

Fase 2: Scegli il grado di potenza del magnete (e la resistenza termica)

È qui che le cose si fanno interessanti.

I gradi standard del neodimio vanno da N35 fino a N55. Più alto è il numero, più potente è il magnete. Abbastanza semplice, vero?

Ma il punto è questo:

Se la tua applicazione si surriscalda, quel magnete N52 non manterrà a lungo la sua forza.

I livelli di temperatura sono importanti. Molto.

Quindi, se il tuo progetto OEM funziona a 90 °C, non specificare il grado N. Scegli il grado M o superiore.

In base alla mia esperienza, la maggior parte degli ingegneri OEM tralascia questo passaggio. Poi si chiedono perché il loro assemblaggio perda forza di tenuta dopo sei mesi.

Non fare quella persona.

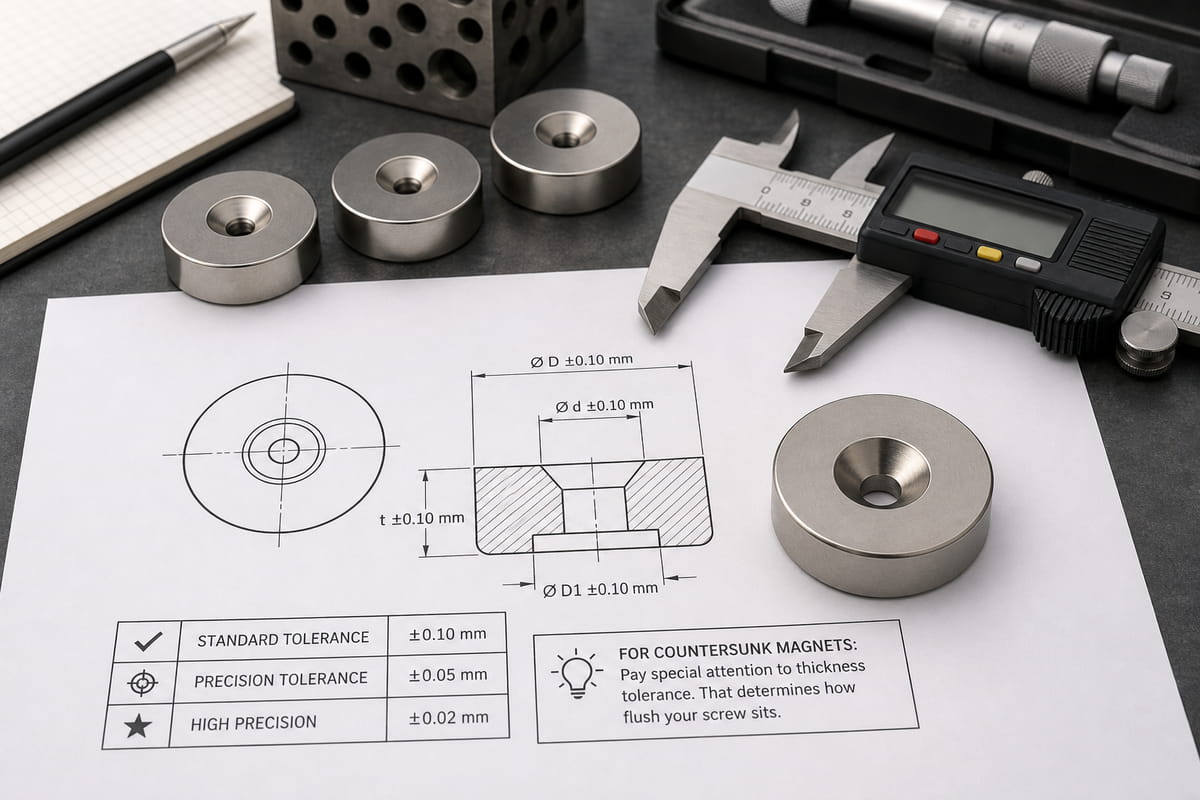

Fase 3: Imposta le tolleranze

Il neodimio è duro. Ma è anche fragile.

Se le tolleranze sono troppo ampie, il magnete oscilla all'interno dell'alloggiamento; se invece sono troppo strette, si rischia che si rompa durante l'installazione.

Ecco cosa consiglio:

• Tolleranza standard: ±0,10 mm (adatto alla maggior parte delle applicazioni)
• Tolleranza di precisione: ±0,05 mm (adatto per magneti OEM personalizzati)
• Elevata precisione: ±0,02 mm (per accoppiamenti stretti nell'assemblaggio automatizzato)

Per i magneti a testa svasata, prestare particolare attenzione alla tolleranza di spessore. È proprio questa che determina quanto la vite risulti a filo con la superficie.

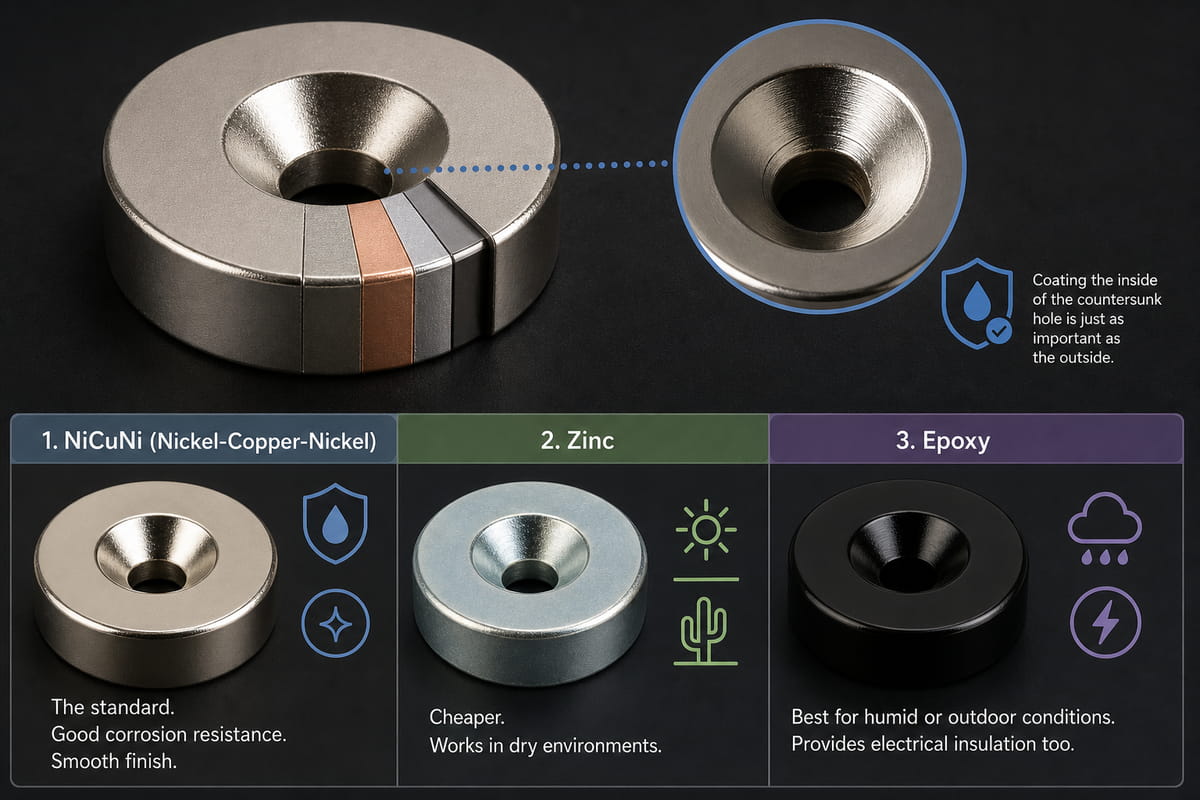

Fase 4: Scegli il rivestimento

Ecco una cosa di cui la maggior parte delle persone non si rende conto:

Il neodimio si corrode. E anche parecchio.

Senza un rivestimento adeguato, il magnete si riduce a polvere arrugginita. Soprattutto intorno alla parete interna lavorata del foro della vite.

Opzioni di rivestimento più comuni:

• NiCuNi (nichel-rame-nichel): Il modello standard. Buona resistenza alla corrosione. Finitura liscia.
• Zinco: Più economico. Funziona in ambienti asciutti.
• Resina epossidica: Ideale per ambienti umidi o all’aperto. Offre isolamento elettrico anche.

Nel caso dei magneti a testa svasata, il rivestimento interno del foro è importante tanto quanto quello esterno. Assicuratevi che il vostro produttore provveda a entrambi.

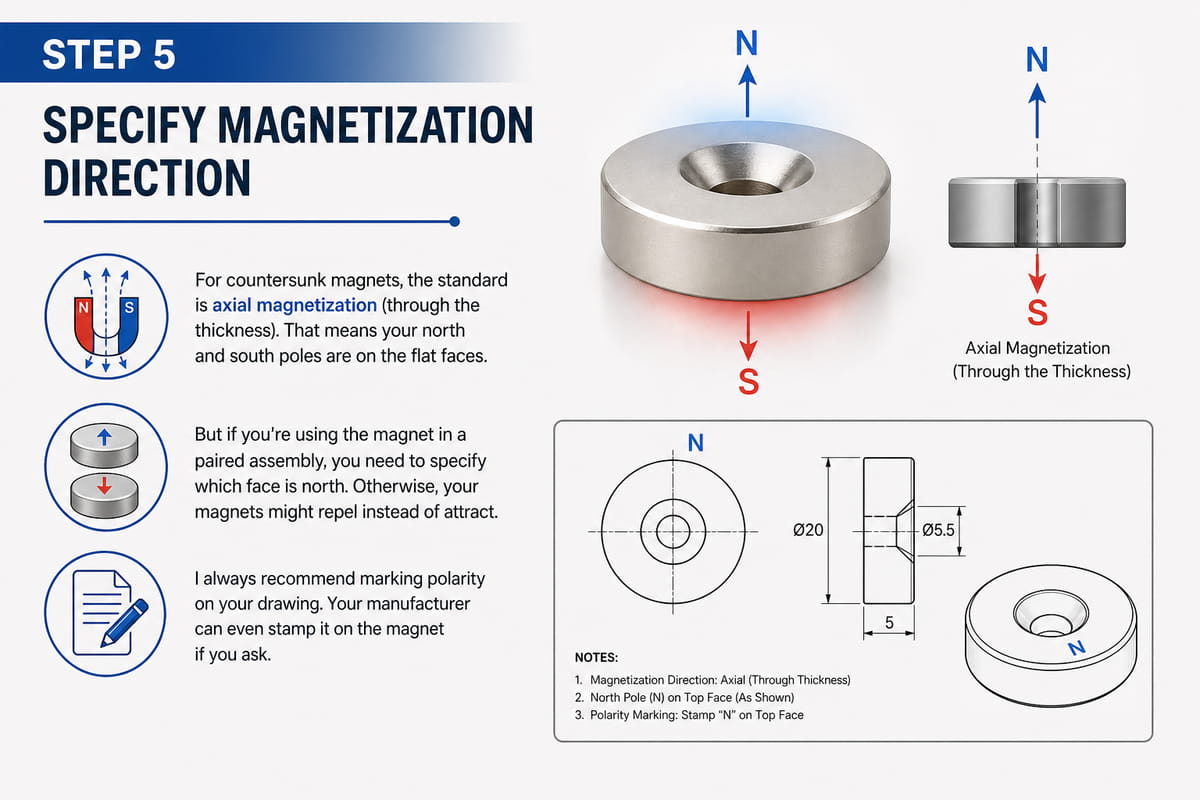

Fase 5: Specificare la direzione di magnetizzazione

Sembra ovvio. Ma ti stupiresti a sapere quanto spesso venga trascurato.

Per i magneti a testa svasata, lo standard è magnetizzazione assiale (lungo lo spessore). Ciò significa che i poli nord e sud si trovano sulle facce piane.

Ma il punto è questo:

Se utilizzi il magnete in un insieme accoppiato, devi specificare quale faccia è quella nord. Altrimenti, i magneti potrebbero respingersi invece di attrarsi.

Consiglio sempre di indicare la polarità sul disegno. Se lo richiedete, il produttore può persino stamparla direttamente sul magnete.

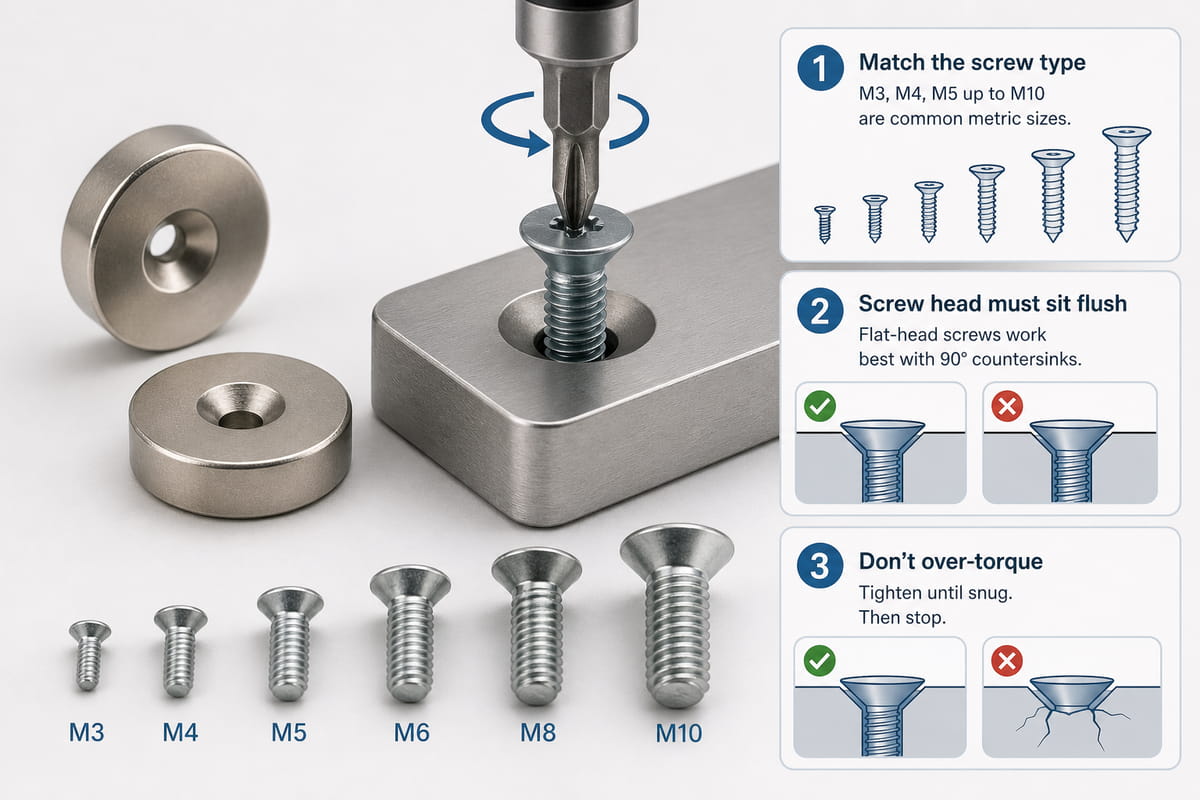

Passaggio 6: Abbina le viti

Questo è il passaggio che causa il maggior numero di errori.

Puoi rispettare tutte le altre specifiche alla perfezione. Ma se usi la vite sbagliata, il magnete si rompe durante l'installazione.

Ecco a cosa prestare attenzione:

• Scegli il tipo di vite corretto: M3, M4, M5 fino a M10 sono misure metriche comuni
• La testa della vite deve essere a filo: Le viti a testa piatta danno i migliori risultati con svasature a 90°
• Non stringere eccessivamente: Stringere fino a quando non è ben saldo. A quel punto smettere.

In un progetto per cui ho fornito consulenza, un cliente OEM ha utilizzato bulloni a testa esagonale al posto delle viti a testa piatta. Tutti i magneti si sono incrinati nel giro di una settimana.

Non commettere quell'errore.

Errori comuni (e come evitarli)

Ho visto questi errori decine di volte. Ti risparmiamo il mal di testa.

Errore #1: Ignorare le specifiche relative alla temperatura Soluzione: controllare sempre le condizioni ambientali di funzionamento. Se la temperatura supera gli 80 °C, passare a un grado superiore.

Errore #2: Trascurare gli air gap Soluzione: tenere conto della vernice, dei rivestimenti o degli spazi vuoti tra il magnete e la superficie di destinazione. Questi fattori riducono la forza di attrazione.

Errore #3: Utilizzo di un rivestimento non adeguato Soluzione: Adattare il rivestimento all’ambiente. Ambienti interni asciutti = NiCuNi. Ambienti esterni = resina epossidica.

Errore #4: Mancata presentazione dei disegni Soluzione: inviare al produttore disegni tecnici dettagliati. Includere le dimensioni dei fori, le tolleranze e la polarità.

Lista di controllo delle specifiche tecniche

Ecco una semplice lista di controllo che puoi utilizzare per il tuo prossimo progetto:

• [ ] Dimensioni complessive (OD, lunghezza, larghezza, spessore)
• [ ] Geometria del foro (diametro maggiore, foro passante, angolo)
• [ ] Grado magnetico (N35-N55)
• [ ] Classe di temperatura (N, M, H, SH, UH, EH, AH)
• [ ] Tolleranze (standard, di precisione, di alta precisione)
• [ ] Rivestimento (NiCuNi, zinco, resina epossidica)
• [ ] Direzione di magnetizzazione (quella assiale è quella standard)
• [ ] Compatibilità delle viti (M3-M10, preferibilmente a testa piatta)

Stampalo. Usalo per ogni ordine.

Come collaborare con il proprio produttore

Ecco come stanno le cose per quanto riguarda i produttori di magneti:

Quelli bravi ti faranno delle domande. Quelli eccezionali metteranno in discussione le tue convinzioni.

Se il tuo fornitore si limita ad accettare l'ordine senza chiederti informazioni sulla temperatura o sulle condizioni ambientali, è un campanello d'allarme.

Quello che cerchi è un partner che:

• Esamina la tua richiesta prima di fornirti un preventivo
• Consiglia il grado e il rivestimento più adatti
• Conferma che le tolleranze sono realizzabili
• Fornisce campioni prima della produzione in serie

In base alla mia esperienza, i progetti OEM hanno successo quando entrambe le parti comunicano in modo chiaro. Quindi non esitate a condividere i dettagli.

Considerazioni finali

Senti, ordinare magneti al neodimio personalizzati con fori svasati non deve per forza essere complicato.

Assicurati di rispettare i sei requisiti che ho elencato sopra. Scegli le viti giuste. Scegli il rivestimento giusto. Affidati a un buon produttore.

Ecco fatto.

I progetti che falliscono sono quelli in cui qualcuno ha saltato un passaggio. Hanno dato per scontato che il magnete standard avrebbe funzionato. Oppure non hanno controllato la temperatura.

Non fare la stessa fine.

Quindi, la prossima volta che lavorerete a un progetto OEM, consultate questa guida. Seguite la lista di controllo. E effettuate l'ordine in tutta tranquillità.

Perché quando lo sai Come specificare magneti al neodimio personalizzati con fori svasati per progetti OEM, risparmierai tempo, denaro e un bel po’ di frustrazione.

Ti sembra una buona idea? Bene. Ora vai a creare qualcosa di fantastico.
